Lexique

  • Allures

    Direction d'où provient le vent par rapport à un bateau à voile, ex : Près, travers, reaching, vent arrière...

  • Bâbord

    Désigne le côté gauche d'un bateau lorsque l'on regarde vers l'avant de celui-ci

  • Bôme

    Elément de gréement long accroché perpendiculairement au mât et sur lequel sont fixés la base de la grande voile, les écoutes...

  • Bras de liaison

    Désigne deux pièces transversales rattachées à la coque centrale qui soutiennent les flotteurs latéraux du trimaran. Pièces légères mais robustes car sont soumises à de fortes pressions, notamment lorsque les flotteurs sont secoués par les vagues.

  • Cockpit

    Zone du bateau dédiée à la navigation où se trouve la barre (direction), les postes de réglages de voiles...

  • Coque centrale

    Structure qui supporte le cockpit*, le mât et les voiles hissées ainsi que les bras de liaison qui eux-mêmes portent les flotteurs latéraux. Abrite aussi la cellule la vie où notre skipper dort, mange et travaille sa stratégie en contact avec la terre via ordinateurs.
    Par sa position structurelle et sa taille imposante, une des pièces les plus longues à réaliser.

  • Drapage

    Pose de couches successives de matière (type fibres en rouleaux...) pour épouser la forme d'un moule

  • Enfourner

    Enfoncer l'avant du bateau sous l'eau dans un mouvement de plongeon

  • Étai

    Câble qui maintient le mât par l'avant

  • Étrave

    Partie avant du bateau

  • Flotteurs

    Désigne les deux pièces latérales qui assurent la stabilité du bateau et sur lesquels sont fixés des safrans*, les foils et les éléments qui portent le gréement (mât)... .

  • Noeuds

    Unité de mesure de vitesse utilisée en navigation maritime. 1 nœud (ou nd) = 1,852 km/heure

  • OFNI

    Objet flottant non identifié

  • Plan porteur

    Surface parallèle à l'eau qui réduit la portance généralement imposé à la coque / aux flotteurs

  • Rail du chariot de grand-voile

    Rail fixé sur le bateau et dans lequel coulisse le point d'accroche de la grand-voile qui permet de régler son ouverture en fonction de la provenance du vent

  • Ris

    Réduction de la surface d’une voile grâce à des points d'accroche à différentes hauteurs qui permettent de la replier sur elle-même. S'utilise notamment lorsque les conditions de vent forcisse, pour garder la maîtrise de la vitesse du bateau.

  • Safran

    Partie immergée pivotante qui permet de changer la direction du bateau en déviant les flux d'eau sous la coque

  • Sous le vent

    Titre d'une chanson de Céline Dion et Garou :-)... Dans le champs lexical maritime, s'utilise pour situer un objet qui se trouve du côté opposé à celui d'où souffle le vent par rapport à un autre référentiel. Par exemple, si le vent arrive sur tribord, on dit que le flotteur tribord est « au vent » et le flotteur bâbord « sous le vent » par rapport à la coque centrale du bateau.

  • Tirant d'eau

    Hauteur de la partie immergée du bateau qui varie en fonction de la charge transportée

  • Tirant d'air

    Hauteur de la partie émergée allant de la flottaison jusqu'au point le plus élevé du bateau

  • Tribord

    Désigne le côté droit d'un bateau lorsque l'on regarde vers l'avant de celui-ci

  • Trimaran

    Bateau à trois coques

  • Classe Ultime 32/23

    Collectif définissant les règles de jauge des trimarans « Ultim », notamment la longueur (comprise entre 24 et 32 mètres) et la largeur (maximum de 23 mètres)

  • Vague d'étrave

    Vague formée à l'avant du bateau lorsque celui fend l'eau en avançant

  • Voilerie

    Entreprise spécialisées dans la fabrication de voiles

  • Winch

    Type de treuil permettant de contrôler la traction des cordages du bateau

  • Zone de torsion

    Zone d'efforts subits par une structure entre des pièces rattachées en différents points et suite aux chocs reçus par ces pièces

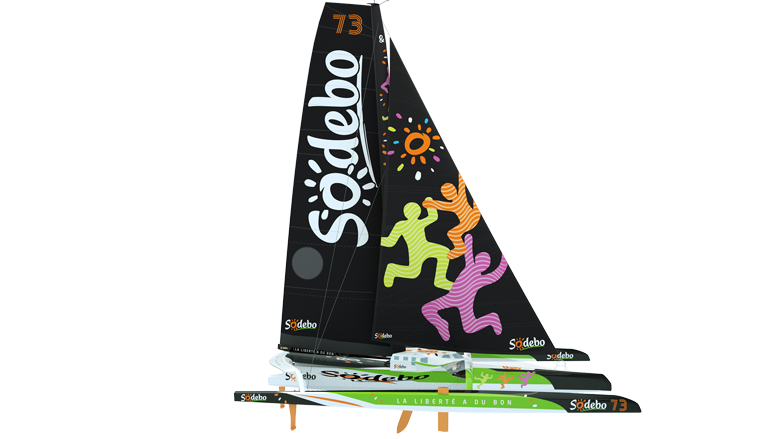

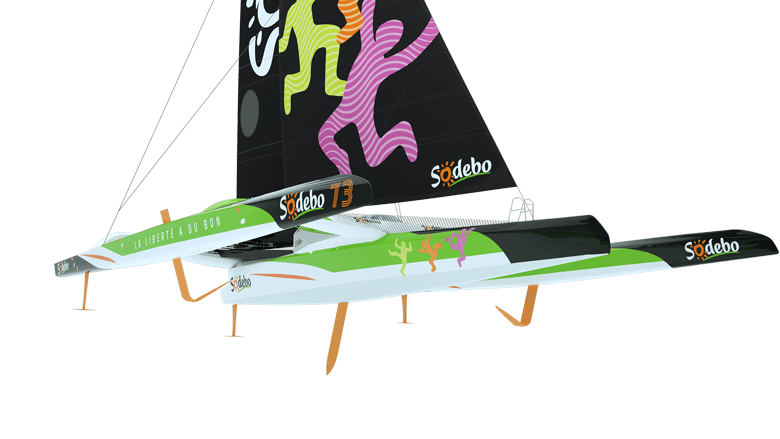

Illustration provisoire du bateau
Thomas Coville Thomas Coville
Skipper Sodebo

Sodebo Ultim 3

Bienvenue dans les coulisses du chantier de notre nouveau géant des mers ! Partagez avec nous cette aventure humaine et technologique hors norme.

La coque centrale

"La coque centrale c'est le coeur de l'activité du bateau. Il fallut beaucoup d'heures, de bonne humeur... et un peu de sueur pour la construire. Découvrez notre recette"

William Fabulet William Fabulet, responsable composite et assemblage

Les flotteurs

"Il y a quelques années de recul sur les designs de flotteurs : nous avons utilisé les moules d'un Ultim déjà existant mais notre touche personnelle reste décisive à de nombreux niveaux"

Jean-Mathieu Bourgeon Jean-Mathieu Bourgeon, responsable des systèmes

Les
appendices

"Qui dit multiples appendices dit multiples interlocuteurs. C'est vraiment riche d'avoir l'avis et l'expérience de chacun sur des sujets aussi stratégiques que les foils par exemple !"

Yves Mignard Yves Mignard, coordinateur design team et bureau d’étude

Le mât &
les voiles

"Nous avons reçu beaucoup de conseils de voileries ou d’athlètes partenaires pour imaginer les meilleures combinaisons de voiles et optimiser la vitesse théorique du nouveau bateau"

Frédéric Gastinel Frédéric Gastinel, co-responstable technique
coque-centrale

La coque centrale

90% d'avancement

Depuis le 10 octobre
Perçage cadène du trilleur de bouts
Présentation colonnes couchées

Depuis le 30 octobre
Pose roof arrière
Pose des renvois pied de mât
Présentation pied de mât conçu et fabriqué par notre partenaire LISI

Depuis le 27 novembre
Greffage face avant du meuble de winches
Pose des points fixes de filets
Montage des trieurs de pieds de mât

cockpit

Le cockpit

58% d'avancement

Depuis le 10 octobre
Reprise de la start intérieure des meubles de winches
Passage des câbles électriques
Préparation des colonnes couchées

Depuis le 30 octobre
Passage des câbles électriques et hydrauliques
Colonnes couchées greffées
Peinture de l'intérieur meubles de winches avant fermeture face avant

Depuis le 27 novembre
Pose accastillage sur puit de dérive
Montage des supports du manifoild (distribution de l'hydraulique)
Ré agréage évacuation du plancher de cockpit

bras-arriere

Bras arrière et barre d'écoute

86% d'avancement

Depuis le 10 octobre
Collage et start du palonnier central

Depuis le 30 octobre
Préparation du perçage de la cloison de bras pour le renvoi du gennaker

Depuis le 27 novembre
Etude intégration éolienne
Finition point fixe renvoie de gennaker
Fin de fabrication des renvois de traveller

bras-avant

Bras avant

91% d'avancement

Depuis le 25 septembre
Fin des carénages rigides

Depuis le 10 octobre
Montage des antennes BGAN
Montage des tubes pour lattes forcées de carénages inférieurs

Depuis le 30 octobre
Fin de la pose des ralingues avant présentation des filets

Depuis le 27 novembre
Carrénage BGAN
Présentation des bâches aéro dans les deux prochaines semaines
Support d'afficheur sur carrénage aéro rigide

flotteur-tribord

Flotteur tribord

89% d'avancement

Depuis le 25 septembre
Greffage patte d'éléphant de la goulotte

Depuis le 10 octobre
Greffage pattes d'éléphant de la goulotte

Depuis le 30 octobre
Greffage des structures de vérins montée/descente de foil

Depuis le 27 novembre
Présentation cloison de foil
Présentation safran

flotteur-babord

Flotteur bâbord

80% d'avancement

Depuis le 10 septembre
Percement patte d'éléphant / goulot de vérin

Depuis le 30 octobre
Fin des strats extérieures
Application de la laque verte

Depuis le 27 novembre
Reprise des axes du verrin monté/descente dans goulotte
Présentation safran

safrans

Safrans

92% d'avancement

Depuis le 25 septembre
Plans porteurs assemblés
Fibre optique posée

Depuis le 10 octobre
Strat de finitions liaisons safrans - plan porteur

Depuis le 30 octobre
Présentation au fond de coque pour trusquinage

Depuis le 27 novembre
Peinture terminéee

derive

Dérive

94% d'avancement

Depuis le 25 septembre
Perçage pour montage accastillage

Depuis le 30 octobre
Fin du montage de l'accastillage
Mise en plan de la cuillère de speedo

Depuis le 27 novembre
Tôle mobile fond de coque en fabrication chez Gepeto (Italie)

foils

Foils

75% d'avancement

Depuis le 10 octobre
Foil tribord en usinage final
Barreaux de foil babord terminés

Depuis le 30 octobre
Foil tribord en drapage de peau extérieure
Foil bâbord en scan 3D pour définition du plan d'usinage

Depuis le 27 novembre
Foil tribord peint et monté sur banc pour calibration fibre optique
Foil bâbord: peaux extérieures sont drappées

mat

Le mât

93% d'avancement

Depuis le 25 septembre
Mât livré à disposition pour électronique et gréement.

Depuis le 27 novembre
Câblage électrique en cours

grand-voile

Grand-Voile

90% d'avancement

Depuis le 10 octobre
Membranes livrées chez North Vannes - en cours d'équipement

Depuis le 30 octobre
En finition chez North avant application de la décoration

Depuis le 27 novembre
Décorée et repart chez North pour le montage des boîtiers de lattes

voiles-avant

Voiles d'avant

85% d'avancement

Depuis le 10 octobre
Membranes livrées chez North Vannes - en cours d'équipement

Depuis le 30 octobre
En finition chez North avant application de la décoration

Depuis le 27 novembre
En cours de décoration
